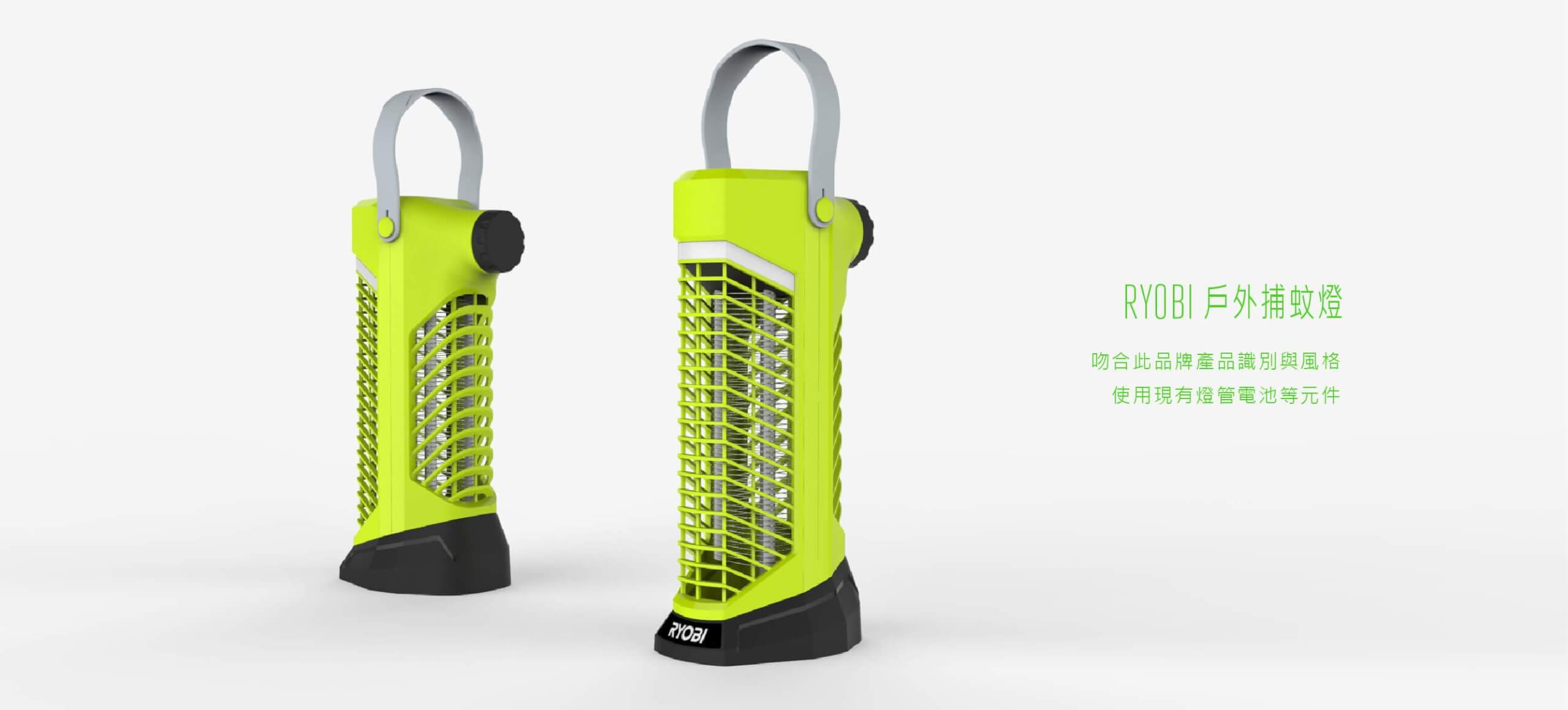

戶外用品產品設計_捕蚊燈
RYOBI 為電動工具與戶外設備之全球市佔率第一的國際品牌 . 我們為此品牌設計新一代的戶外捕蚊燈 .
客戶要求 : 外型上要符合 RYOBI 的產品風格 , 且成本要低 .
我們從前期的產品規劃 , 到產品識別 , 使用體驗 , 細節 , 還須顧慮量產 : 例如柵欄可以符合塑膠射出之技術 , 並維持一定的強度 . 最後到 Cost Down 版本的延伸設計等 .
< 產品識別 >

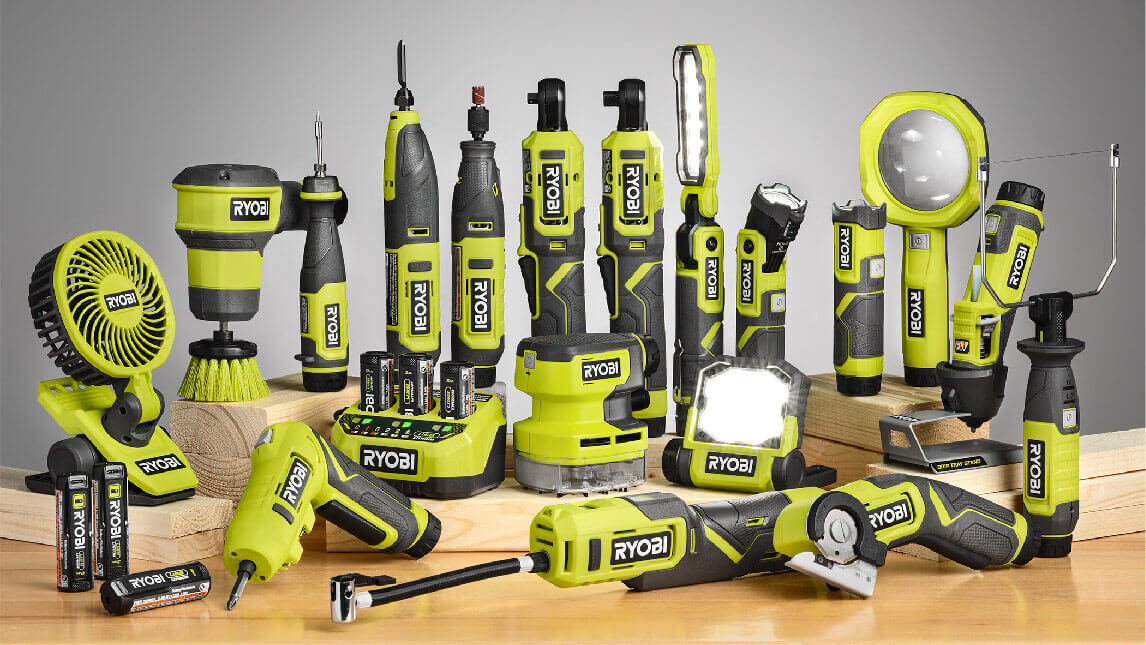

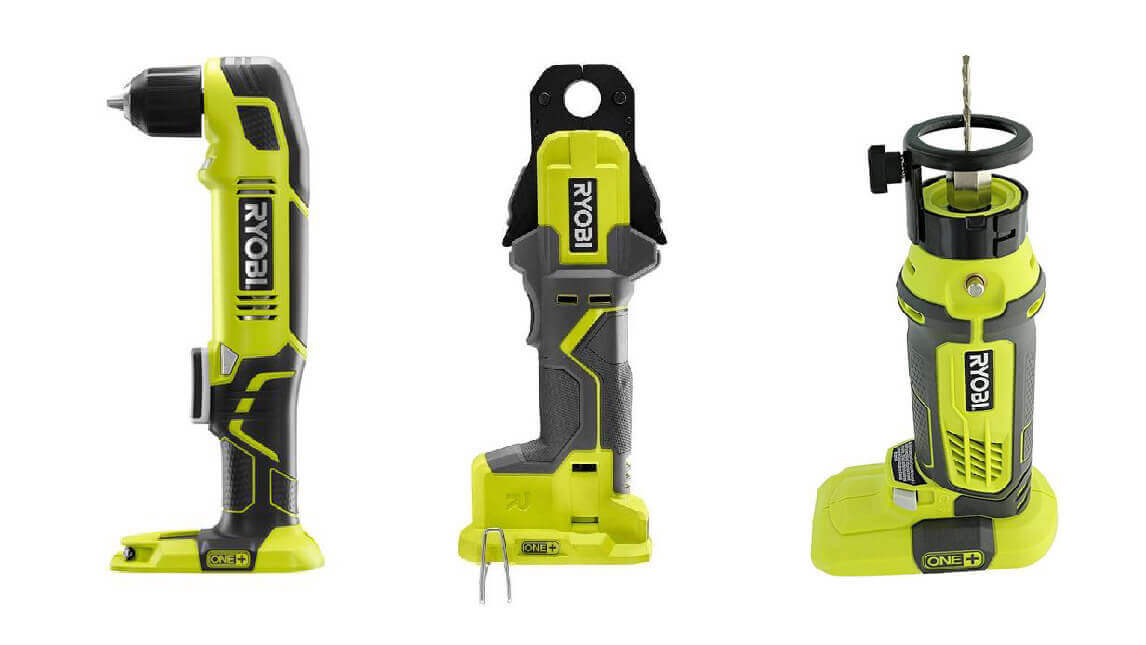

我們先分析了 RYOBI 的產品特徵與識別 .
型態 : 有較強烈的表現性 , 俐落的線條 , 大量的切銷與分割感 .
色彩 : 兩色搭配 , 亮眼的芥末綠 , 搭配深灰 .
< 產品規劃討論 >

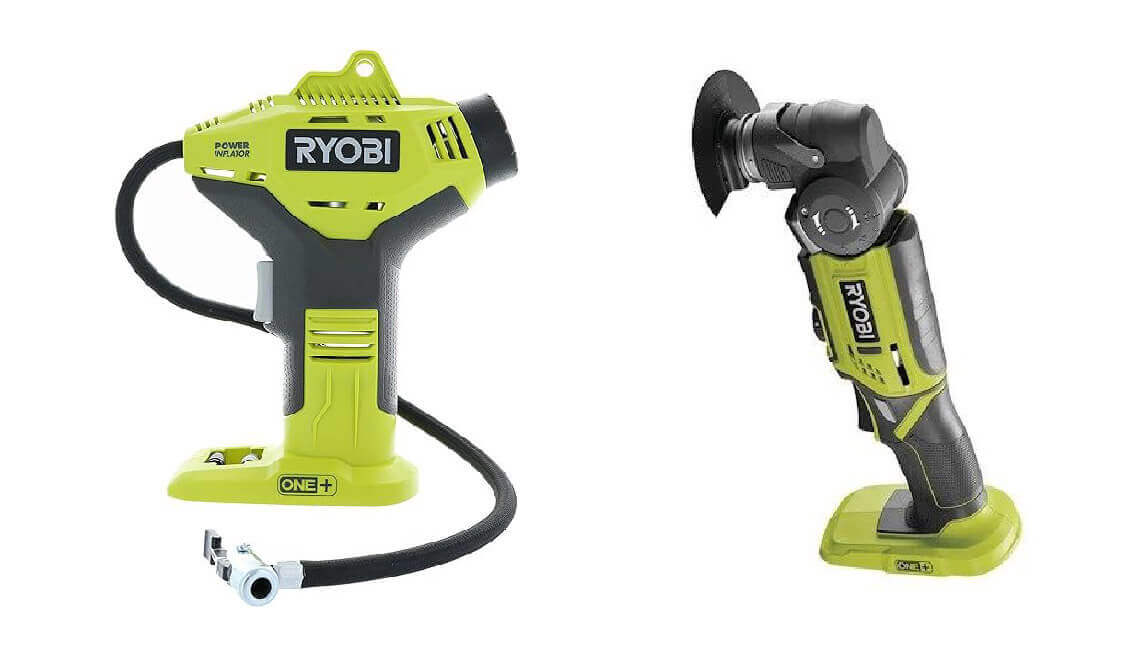

篩選出體態較為接近的已有產品 , 來與客戶討論產品規劃 .
我們希望本專案可以借鑑 : 此幾款之結構與體態 , 上方有類似電池蓋 , 下方略大 , 穩定與當成托盤 .
< 降成本 : 沿用既有元件 >

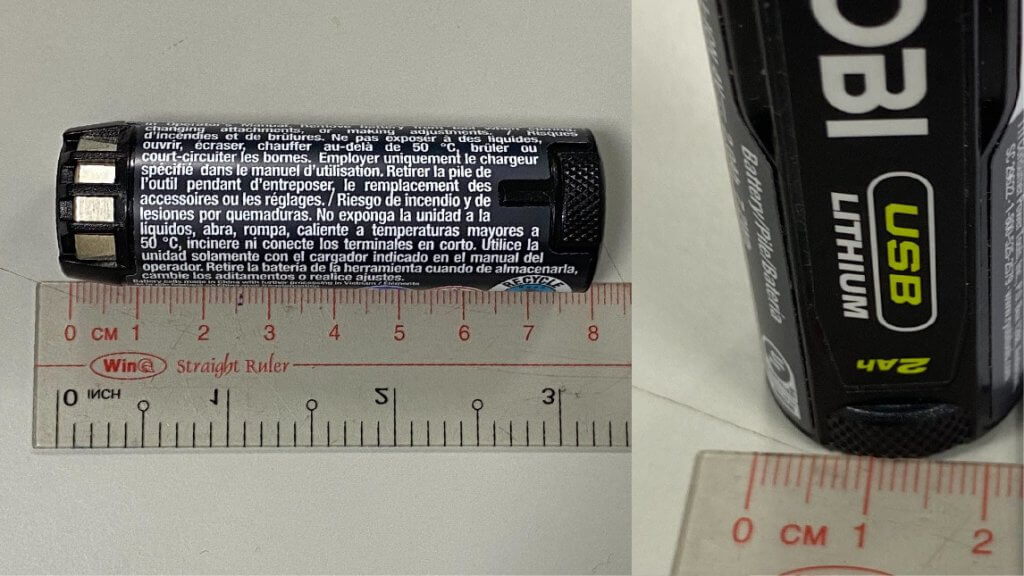

沿用已有的電池與線圈 .
我們規劃將電池安置於電路板邊 , 節省一塊電路板 , 並減少拉線組裝之成本 .

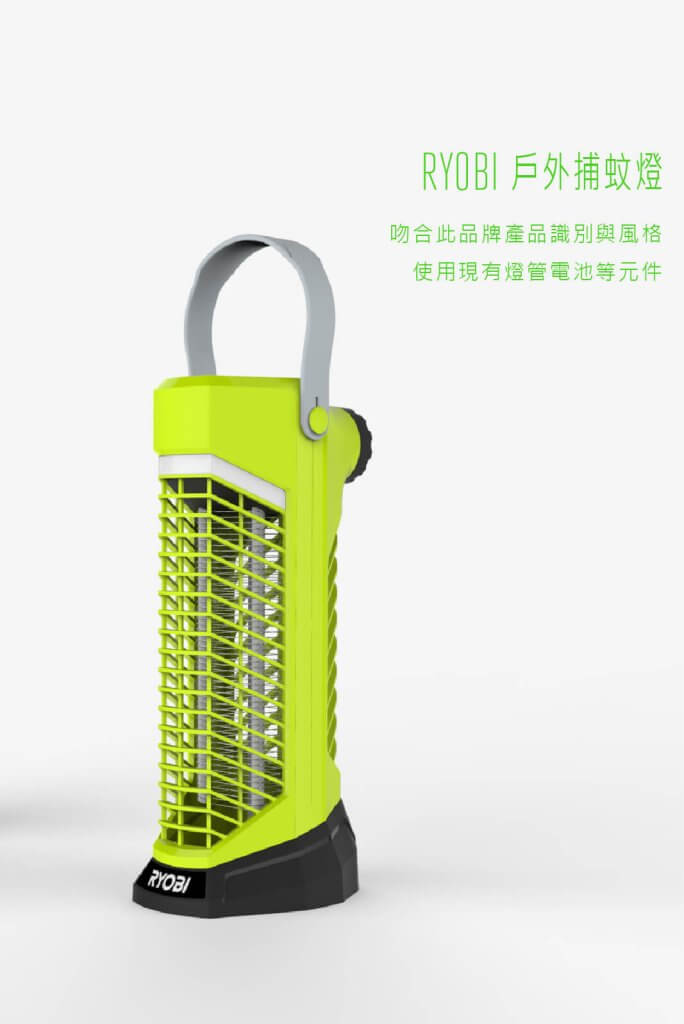

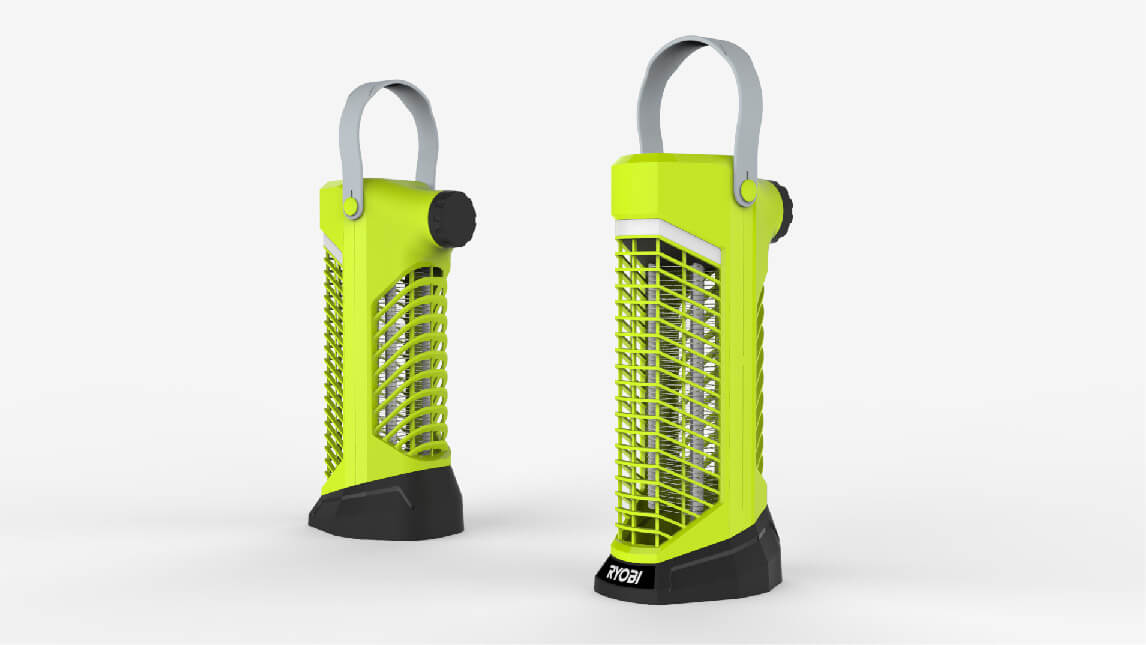

< 設計圖定案 >

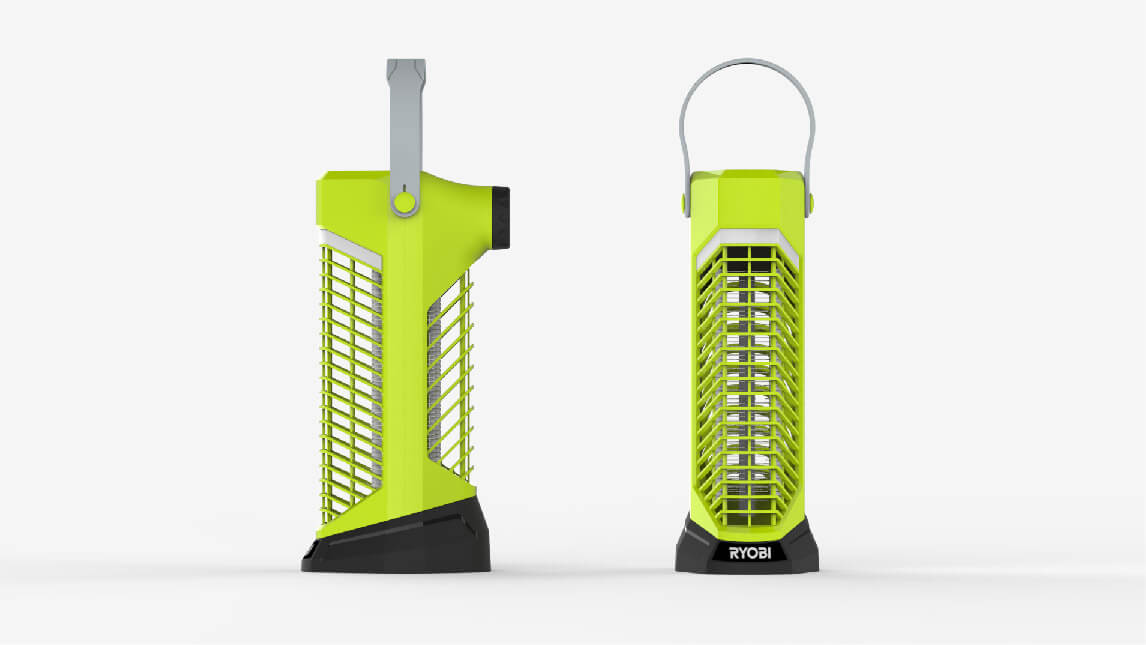

整體設計延續原品牌風格 : 俐落的切割感 . 窄高之大型 , 是為了配合現有電池的尺寸 . 前後進蚊柵格對內切割 , 兩側條狀封閉面 , 增加結構強度 .

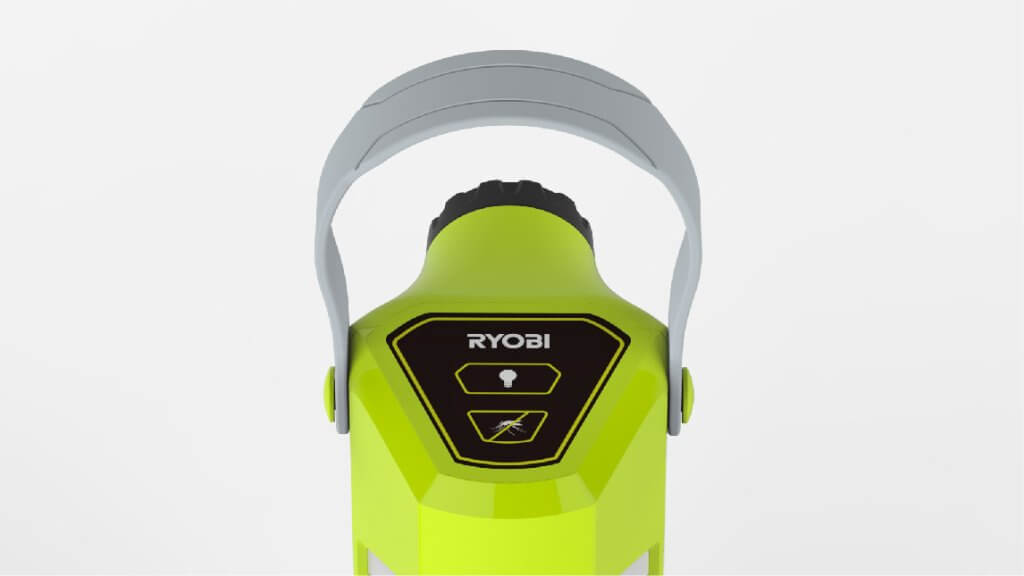

< 防水面板與提把設計 >
操作面板為防水面板 , 配合大型 , 按鍵與 LOGO 也以直向安排 .
把手中間略寬 , 增加舒適度與掌握度 .

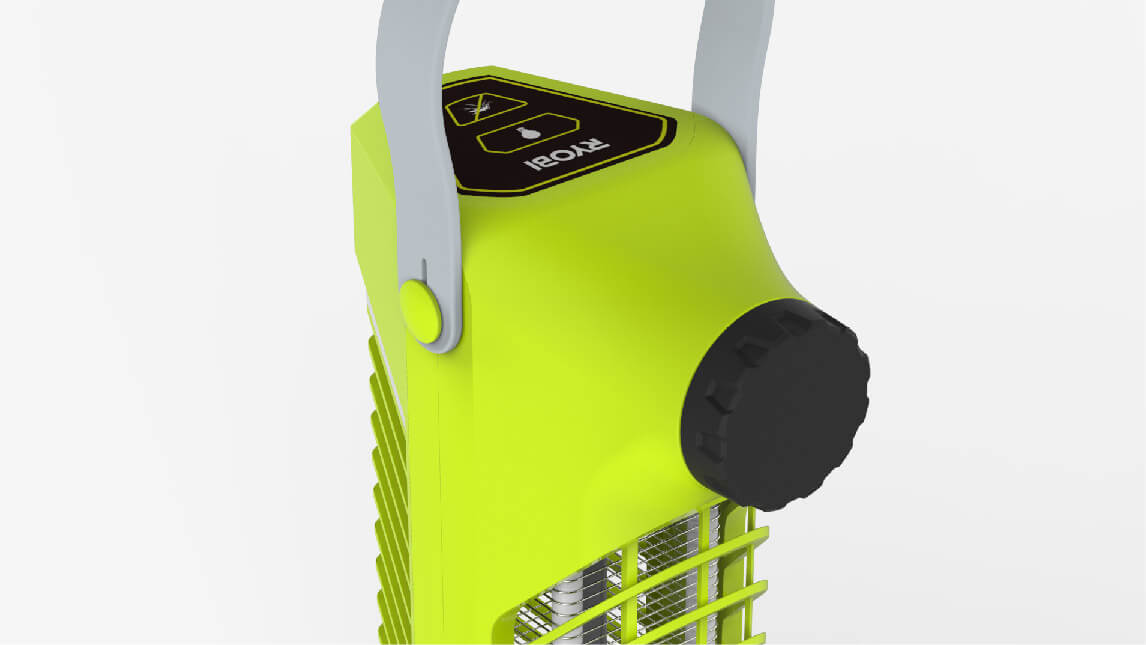

< 電池蓋設計 >
適度防水是本產品的重要功能 . 故我們將電池蓋設計為旋蓋 , 並增加齒狀凹面 , 便於旋轉操作 .
< 下部與底座設計 >

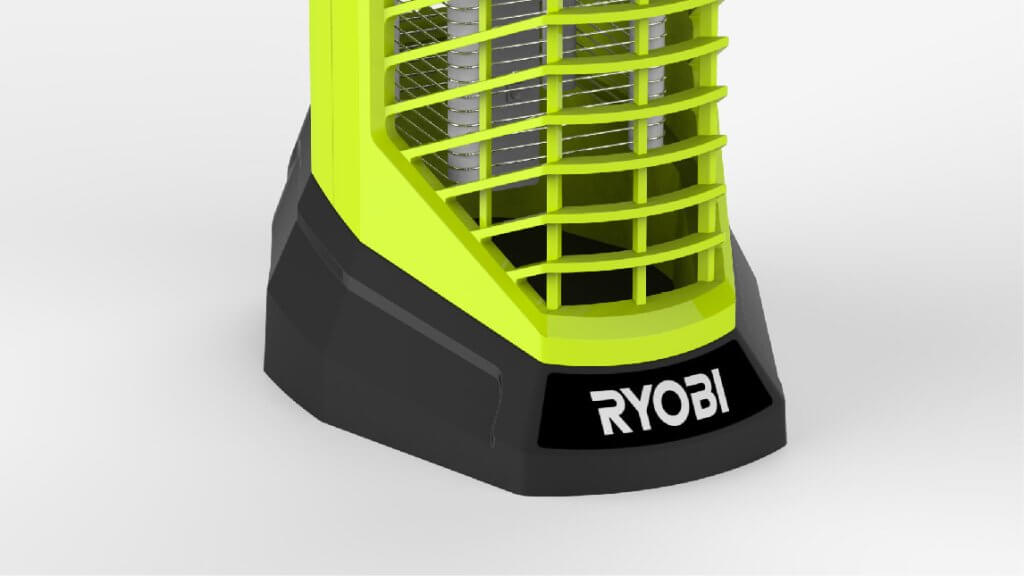

底座延續設計風格 , 因為可能常放置於地面 , 故設定為深灰 .
在不增加成本的前提下 , 為增強造型豐富度 , 兩側增加漸消面之條紋設計 , 表面做拋光亮面 , 與整體咬花做區隔 .

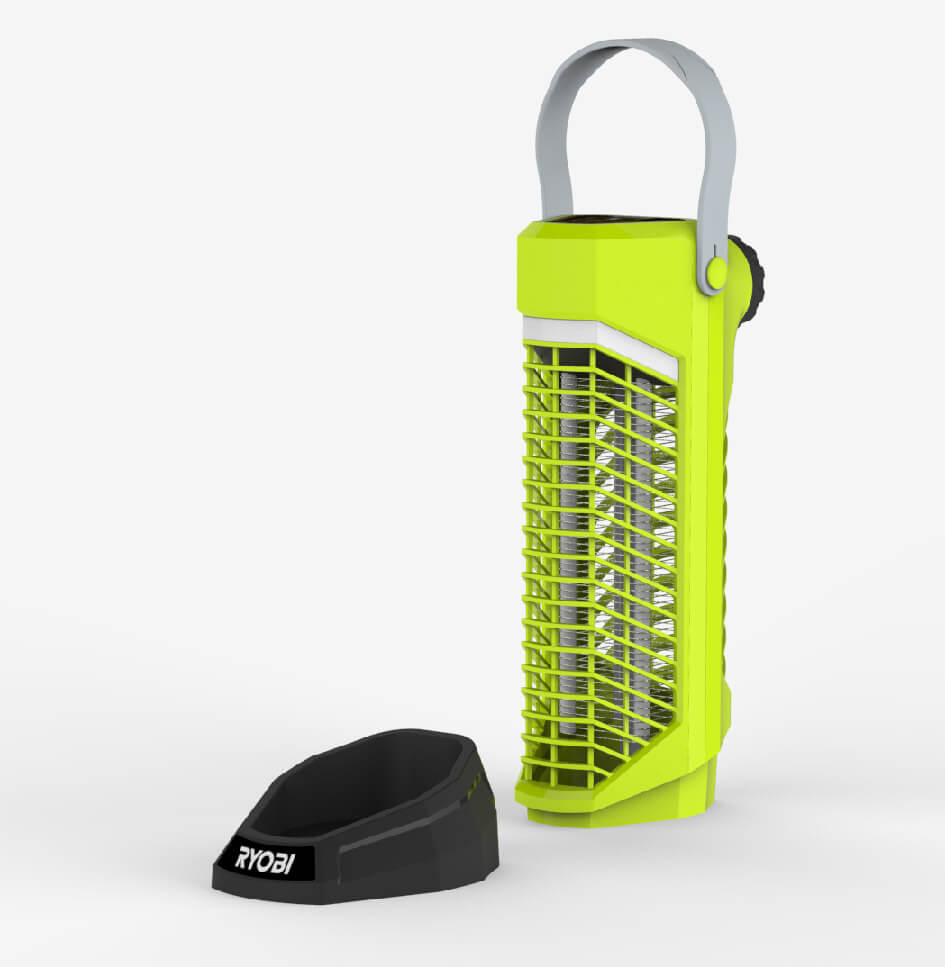

< 集蚊托盤設計 >

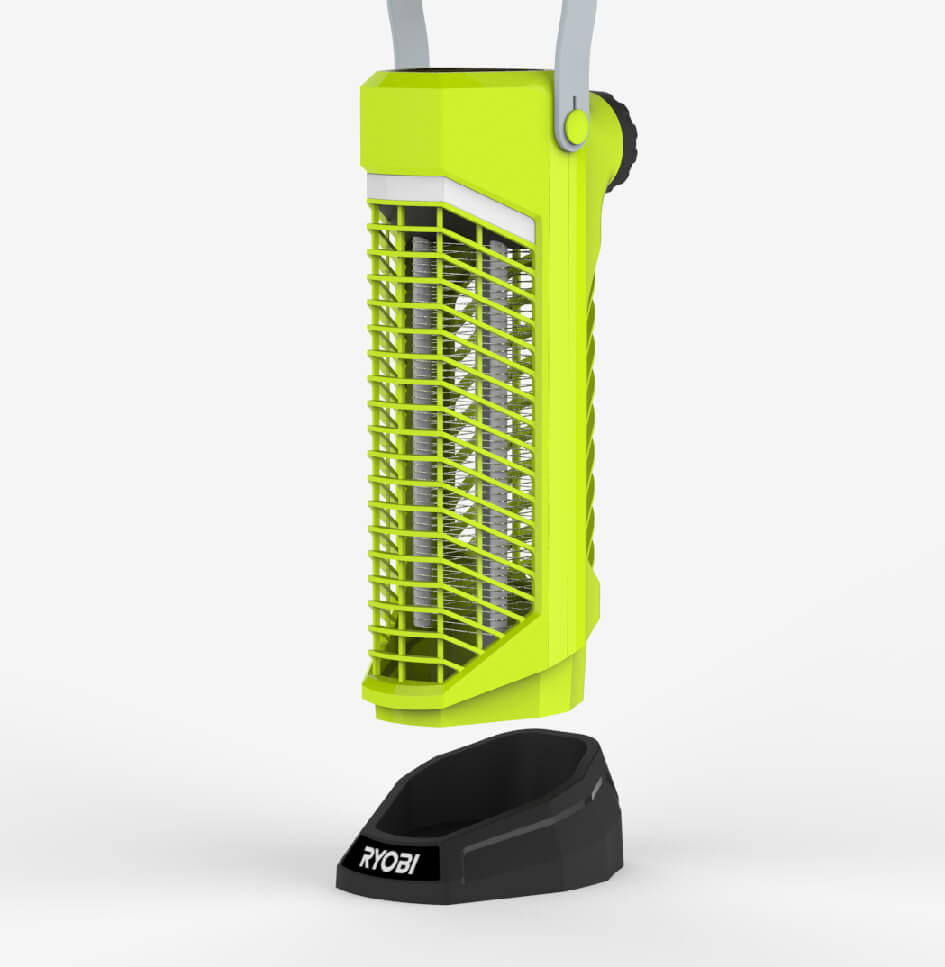

清理集蚊盤時 , 可以上提主體 , 上下分離 . 分離後 , 上方主體可立於平面 .

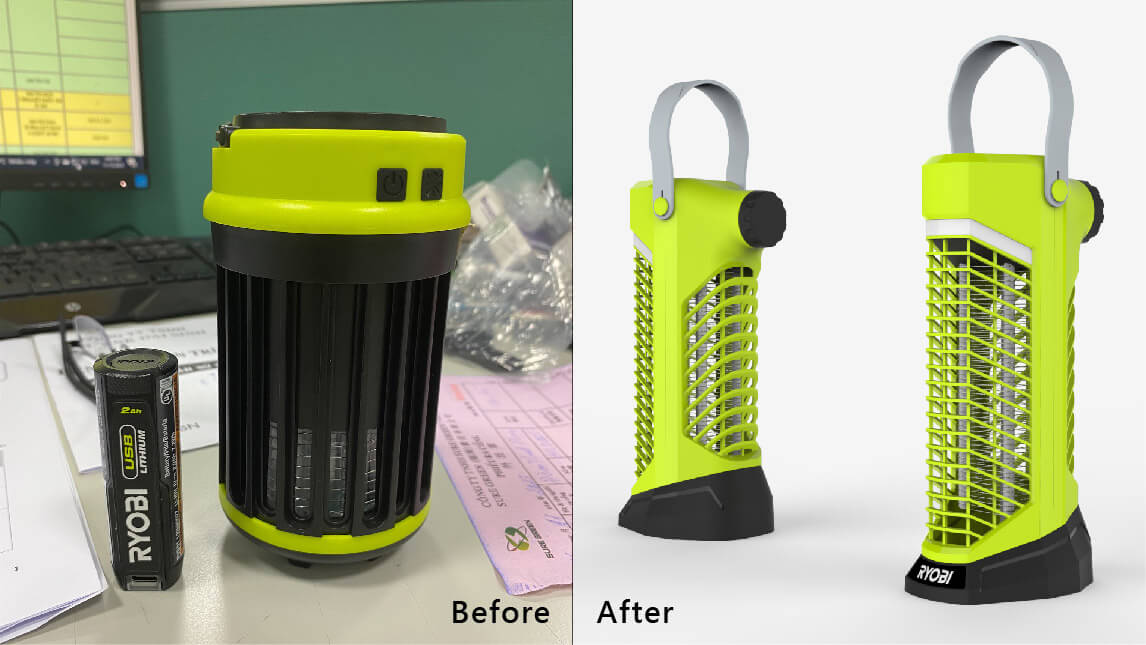

< 前後對比 >
原設計較為矮胖 , 價值感較低 . 且與品牌風格略為不同 .
功能面 : 更換電池不易 , 無提把 , 底座較小 , 在戶外能較易傾倒 .

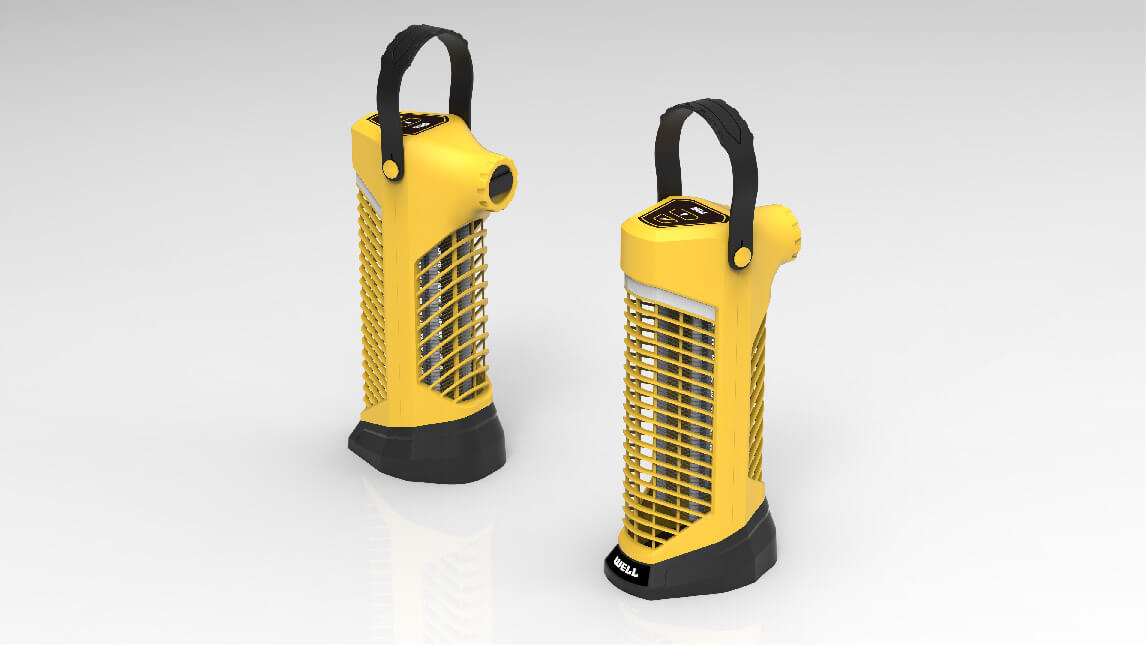

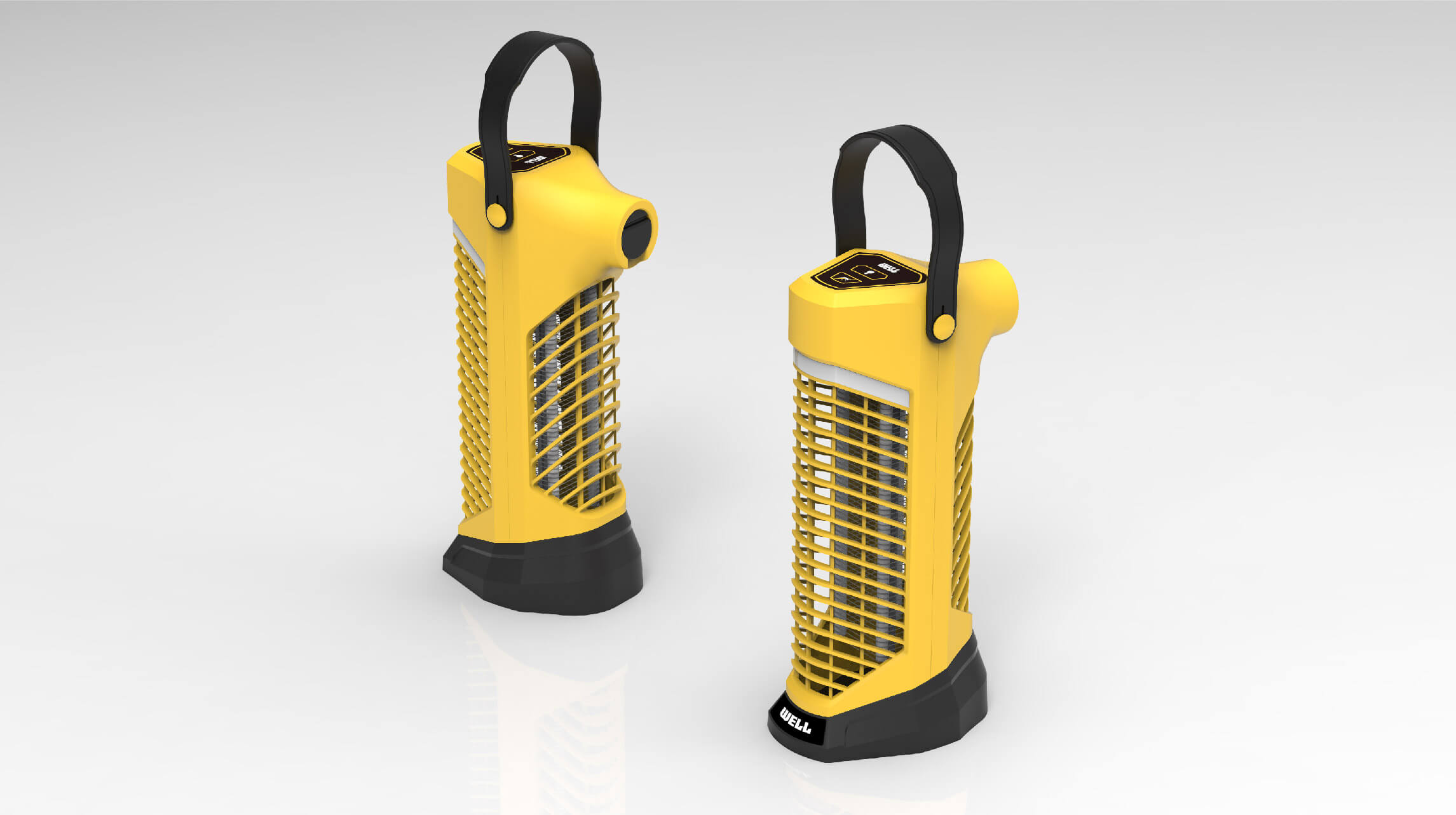

< Cost Down 設計調整_A >
上方提把 : 改為黑色 , 防止長期握持 , 產生的髒污感 .
主體 : 改為偏橘的黃色 , 帶有活力又不易髒污 , 具備戶外用品的動感 , 與上下及配件之黑色產生絕佳之配色效果 . 也成為本產品之主角 .

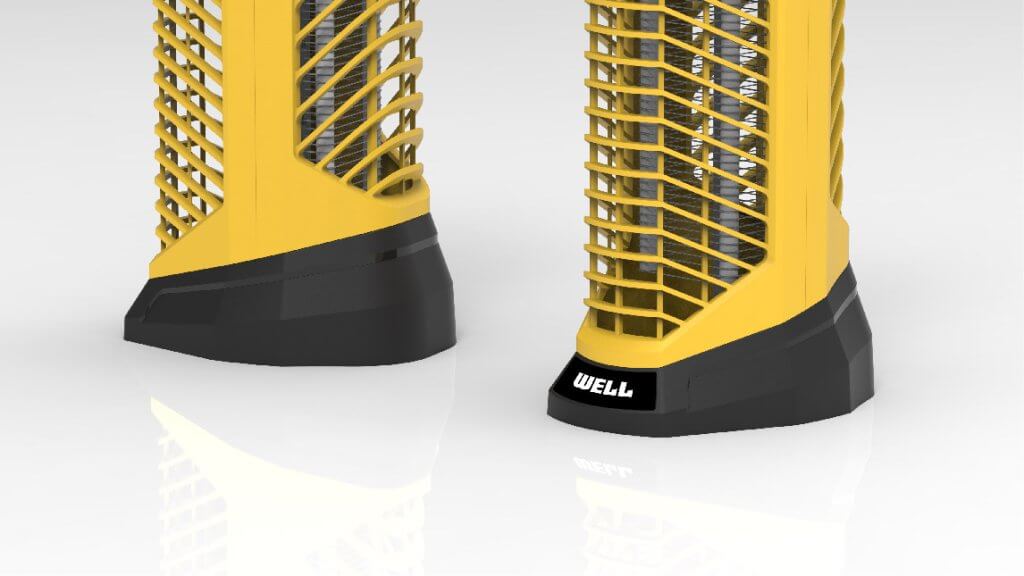

下方底座 : 黑色 , 防止放置於戶外地面 , 產生的髒污感 .

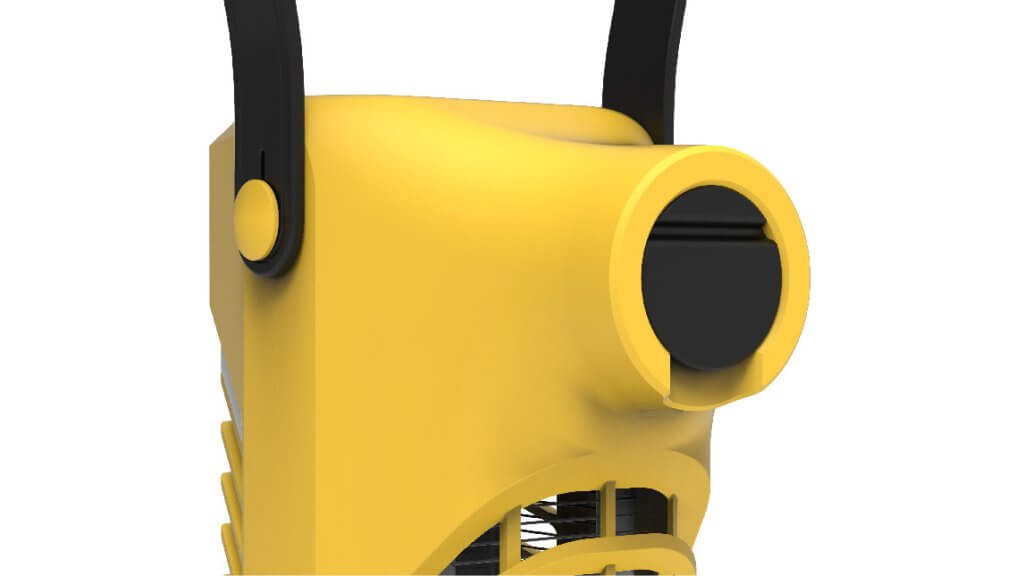

< 充電軟塞設計 >
電池改為不可抽換 , 使用 Type C 充電 . 利用電池軟塞蓋住防水 .
軟塞下方開缺口 , 方便手指伸入 , 將軟塞撥起 .
軟塞上方橫條凹槽 , 利於軟塞折起 , 露出下方 Type C .

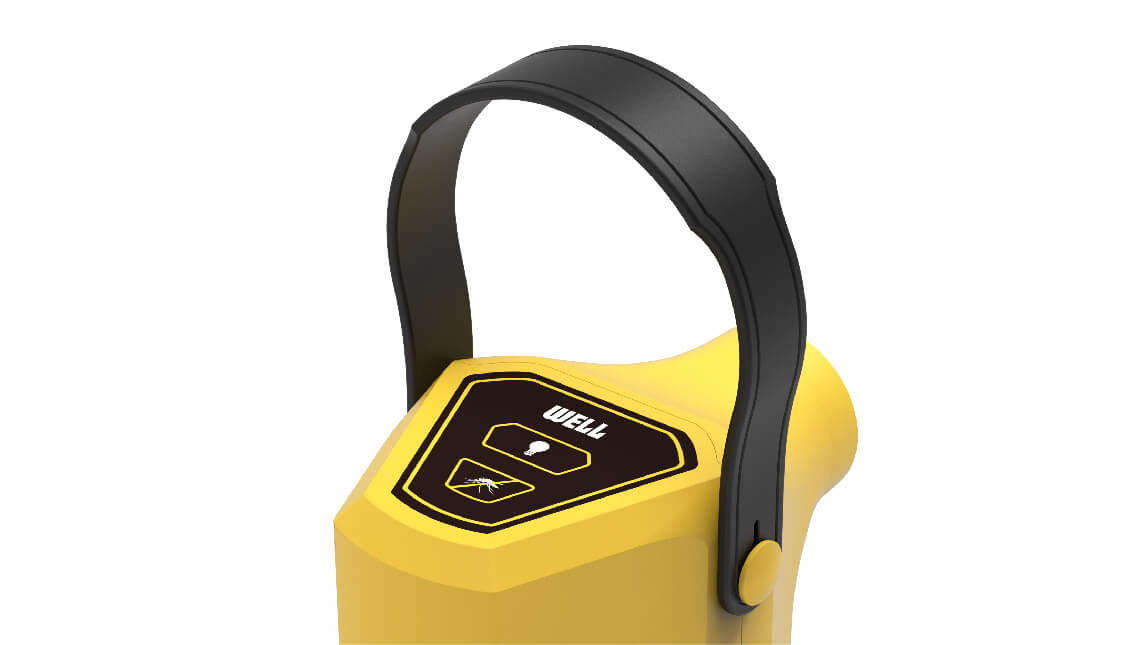

< 提把與面板設計 >
提把創造整圈的下凹飾線 ,產生層次感 .
IO 面板遵從配色原則 , 黑色在主體黃色上明顯 , 創造整圈的黃色飾線 .
主體與底座配色效果不錯 .
< Cost Down 設計調整_B >
更強調表現性之設計 .

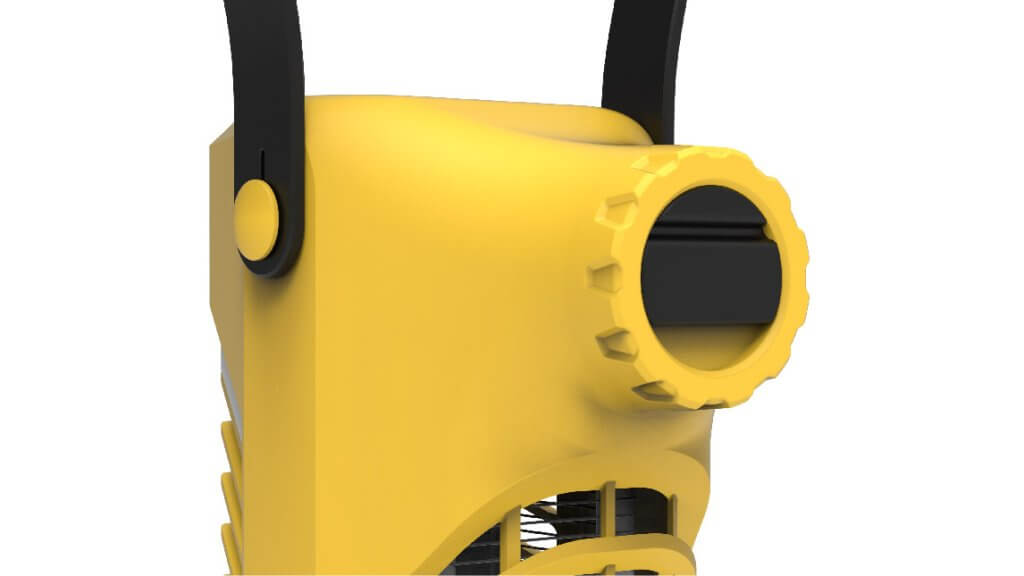

< 充電處細節設計 >
充電塞外圍作齒輪狀設計 , 增加造型豐富度 .
軟塞下方縮短 , 便於手指伸入撥出軟塞 .
< 提把細節設計 >
提把前後兩側也設計齒輪狀凹面 , 增加手持控制感 , 與懸掛之穩定性 .
中間下凹飾線 , 增加層次感 , 呼應 IO 面板之設計 .
