電腦風扇產品設計_鯊魚扇
專案緣起 : 客戶希望將已有的鯊魚扇做重新的設計 . 於是我們對原設計進行分析 , 並加入我們對於鯊魚不同的詮釋 , 希望產品整體上更具有兇猛之表現力 , 在市場建立獨特之定位 .
< 原設計解析 >

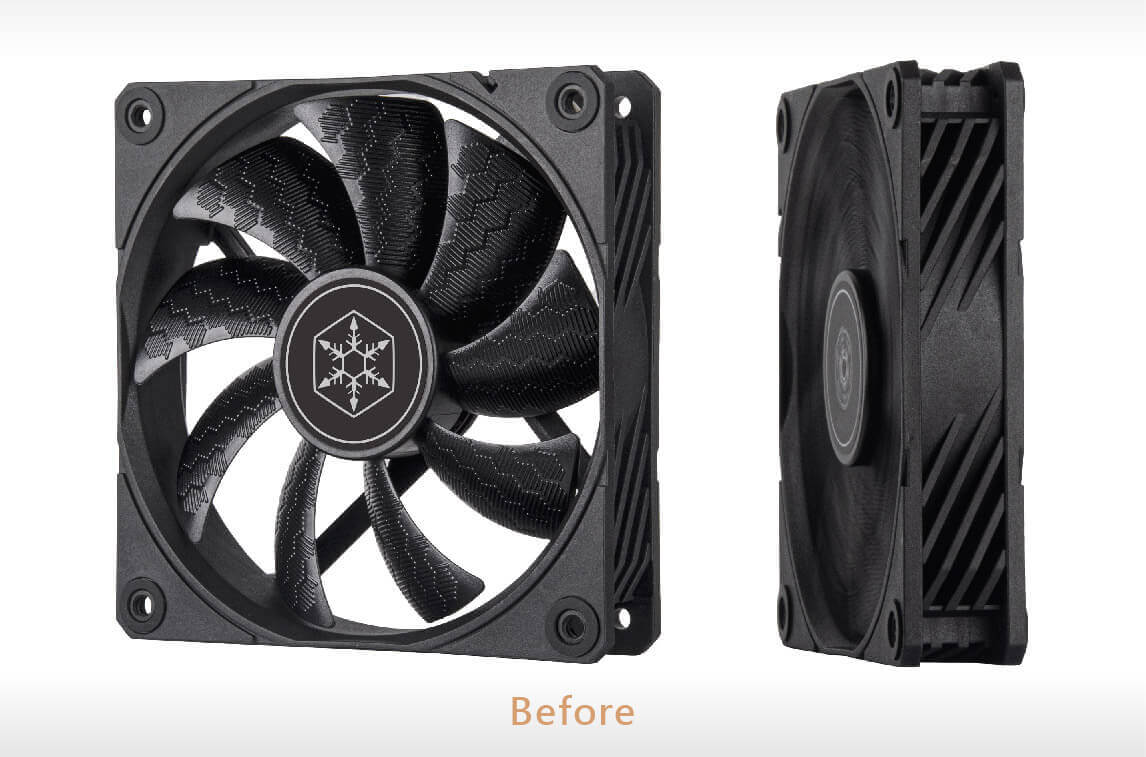

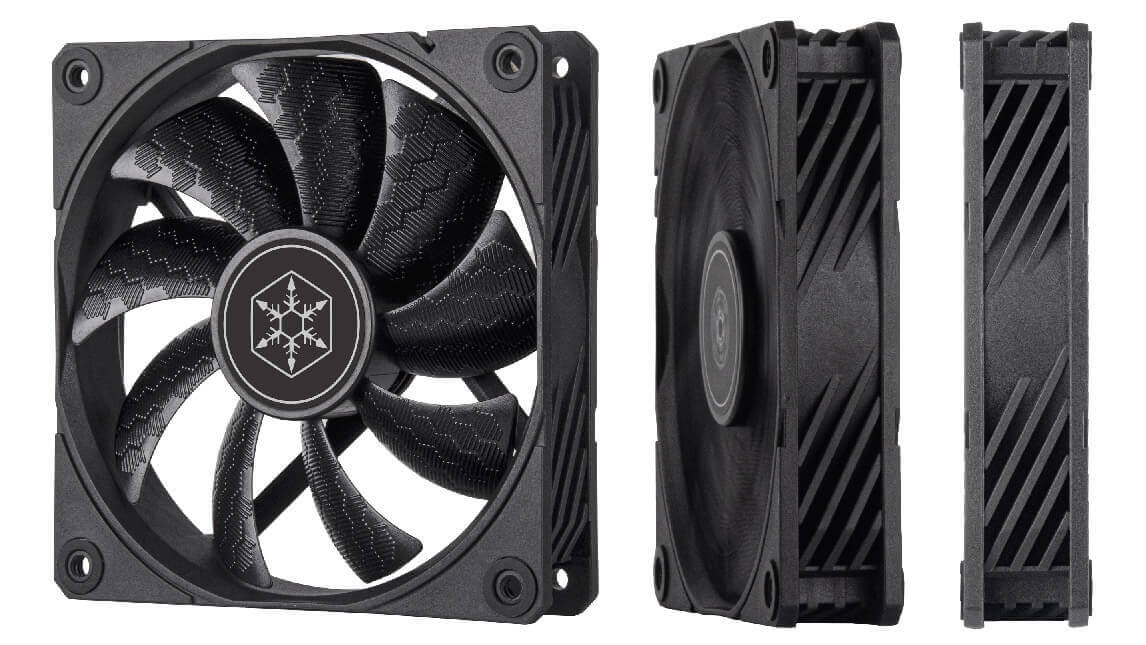

原設計整體設計較為平實 , 層次感不強 , 且在側面也較無表現力 .
扇葉上的紋路與真實盾麟的呼應性也較弱 ,紋路邊緣的設計收尾略為粗暴 .
< 設計元素之研究 : 鯊魚盾麟 >
我們期待產品不只在扇葉上有鯊魚的風格 , 而是整體 , 包含扇框都可以帶有此風格 .
我們研究與思考鯊魚之特徵 , 列出以下 3 個重點 .們開始搜尋相關資料並研究 . 鯊魚表皮具有特殊的菱形盾鱗（Placoid scales）結構 , 每個盾鱗表面具有順向的微壕溝（Riblets）, 使得鯊魚在海中游動時 , 表面減少渦流的形成 , 並產生一層水膜 , 可降低水中阻力 , 增加流動速度 . 科學家證實 : 相同的紋路可以增加空氣的流速 . 故將此紋路融入扇葉的設計中 .

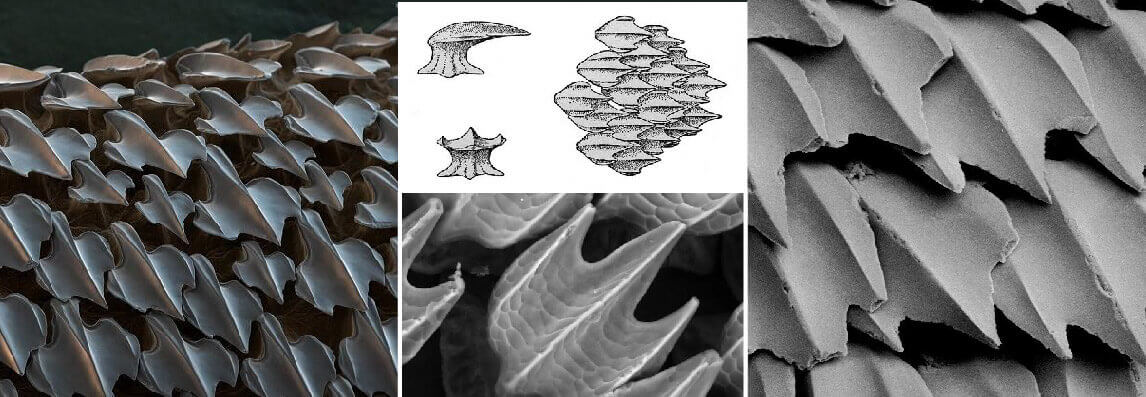

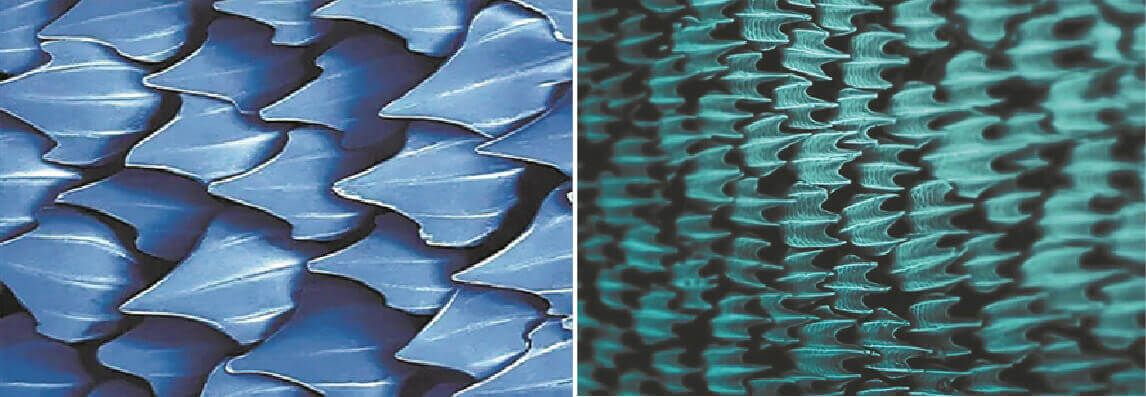

我們找出盾鱗的顯微影像進行分析 , 找出其特徵 , 以利落實到設計中 .
< 盾麟紋之設計 >

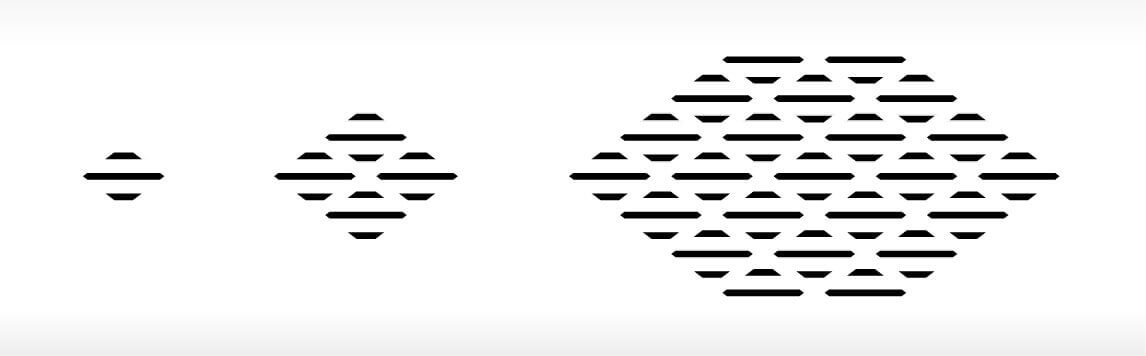

參考真實盾鱗後 , 先設計出盾麟紋之平面圖 : 造型俐落 . 以三格為一單位 , 符合真實盾麟 .
< 風扇葉片設計 >

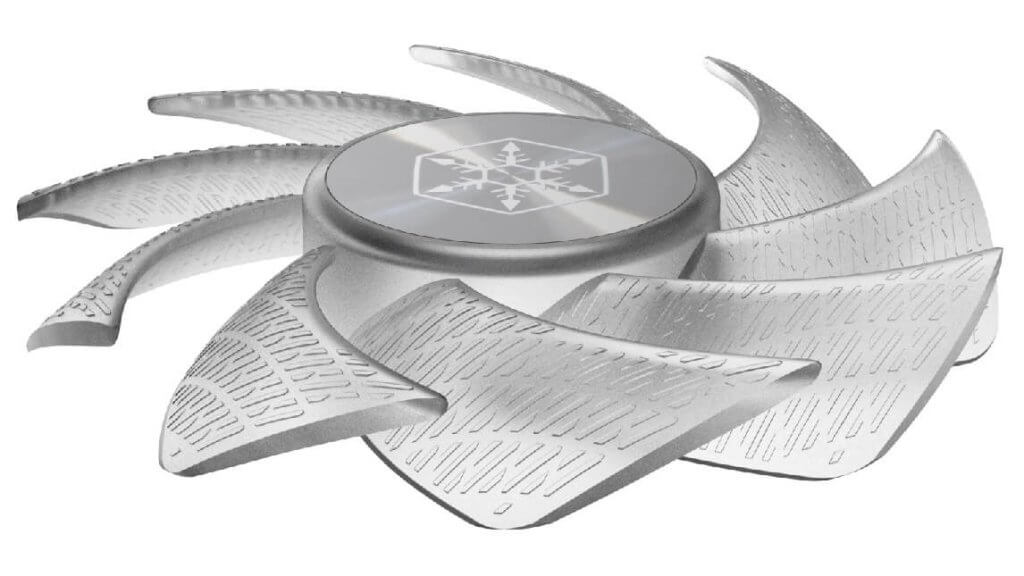

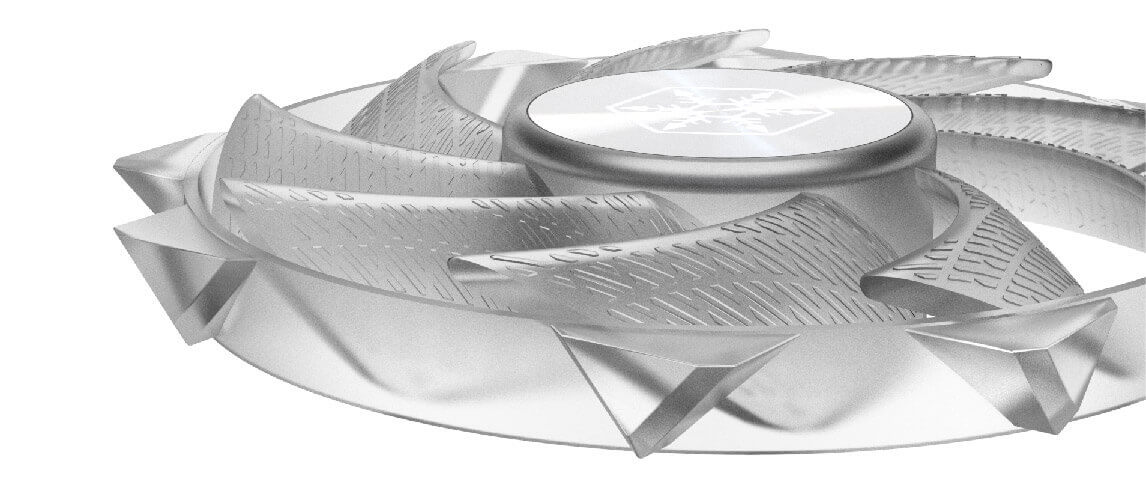

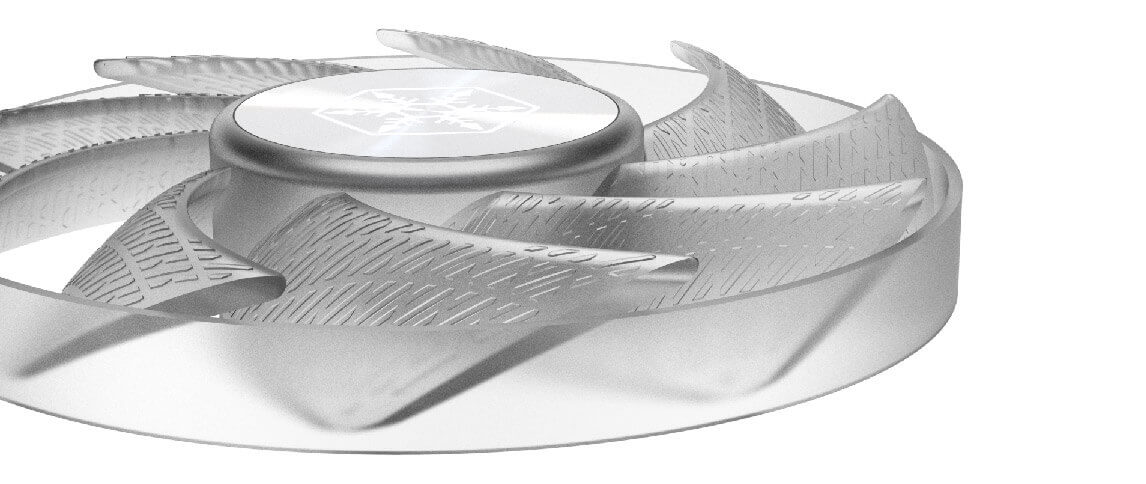

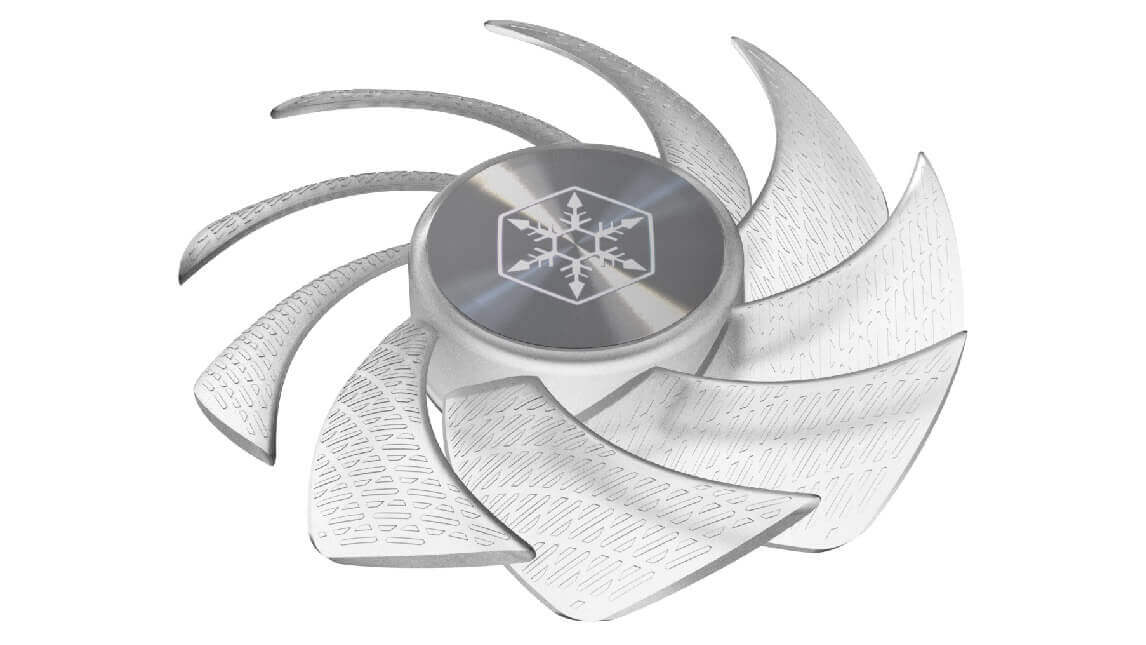

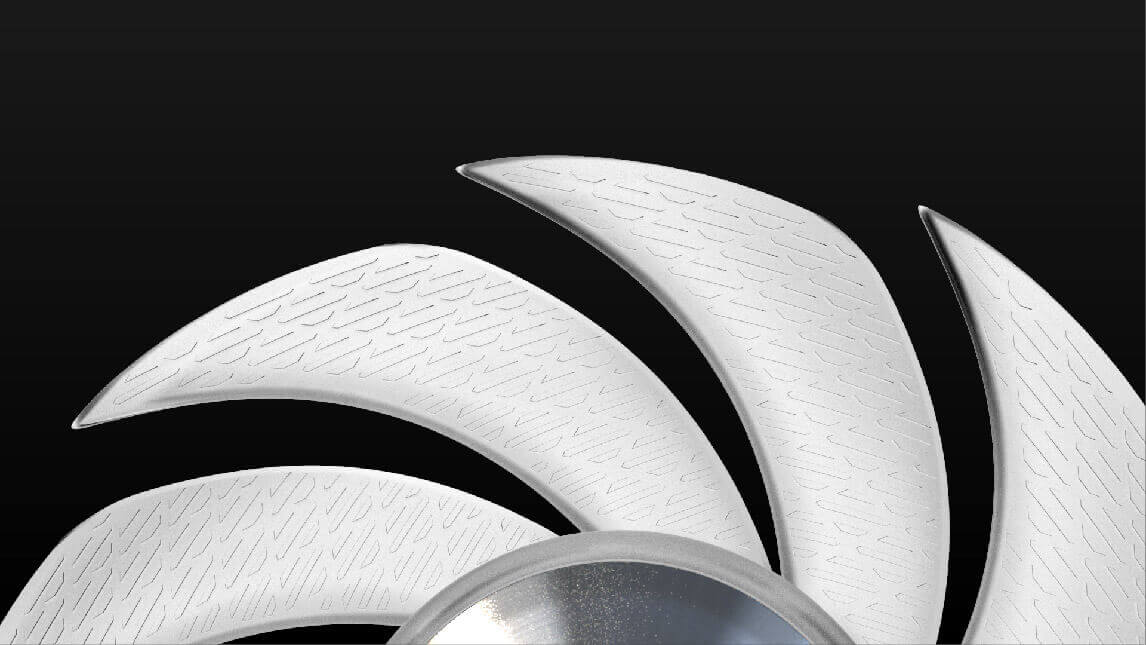

盾麟紋落實在扇葉上的型態 .
因為想要導光 , 故將葉片設定為半透明 .
< 整合入扇框之整體設計 >
我們期待產品不只在扇葉上有鯊魚的風格 , 而是整體 , 包含扇框都可以帶有此風格 .
我們研究與思考鯊魚之特徵 , 列出以下 3 個重點 .
< 設計特徵 1 : 牙_開 >

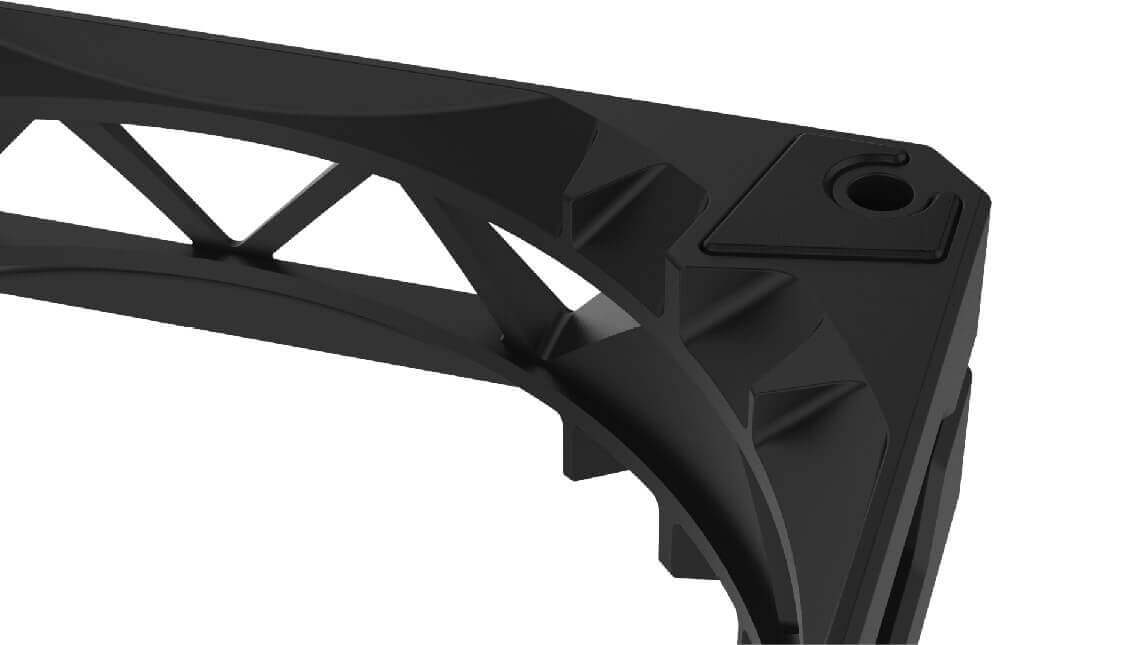

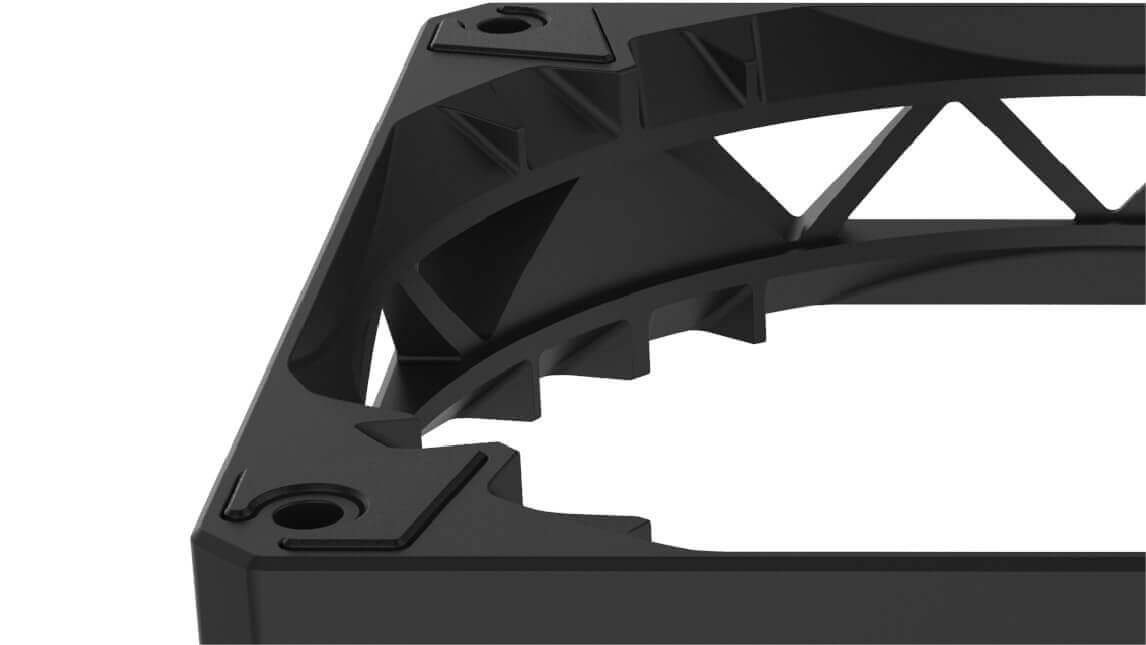

扇框的四個角落 , 各有 3 個凸出的三角物 , 呼應鯊魚的尖牙 . 讓產品外觀更有獨特性 .
< 墊片設計 >
四個角落的橡膠墊片 , 也有呼應尖牙 , 類似鱗片或利爪的菱形 .
< 設計特徵 2 : 牙_合 >

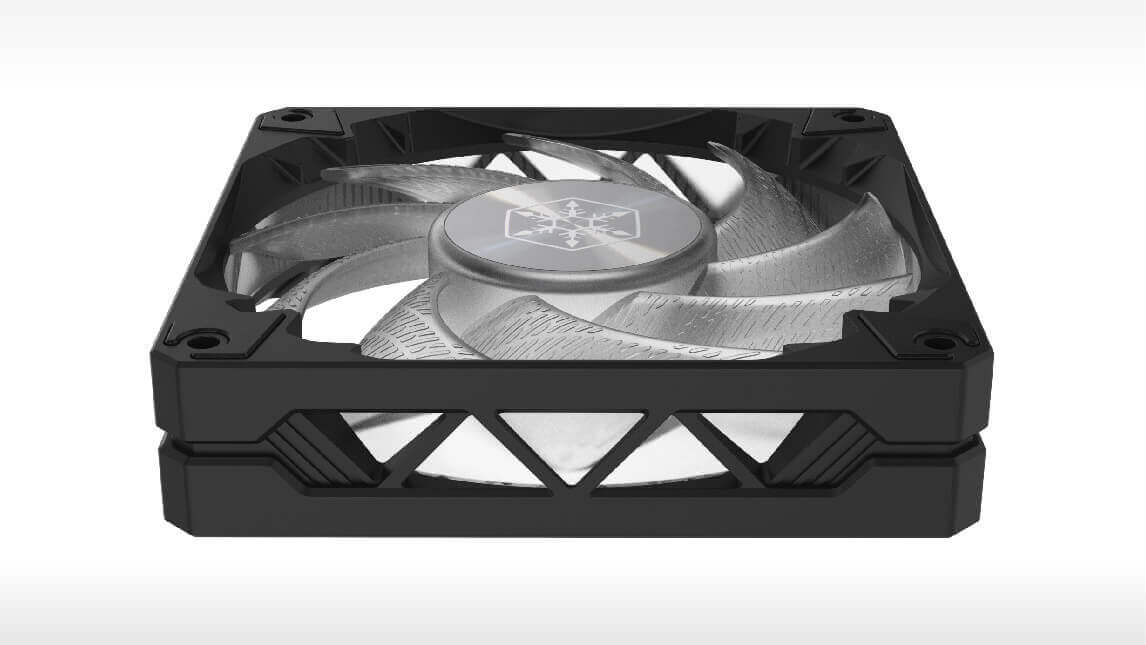

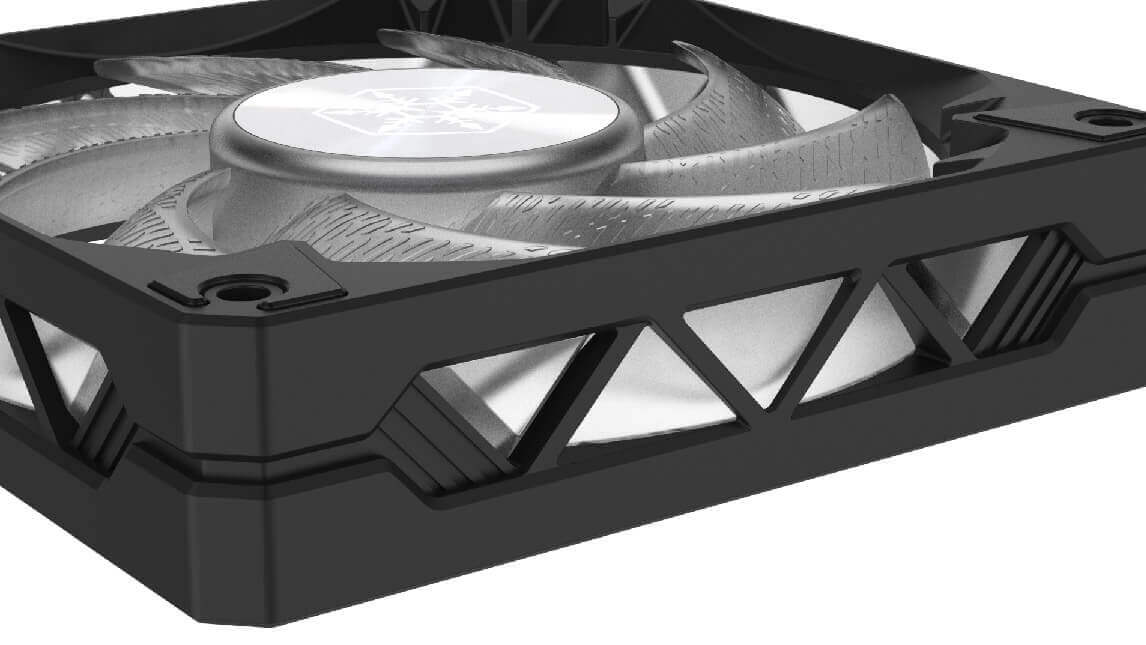

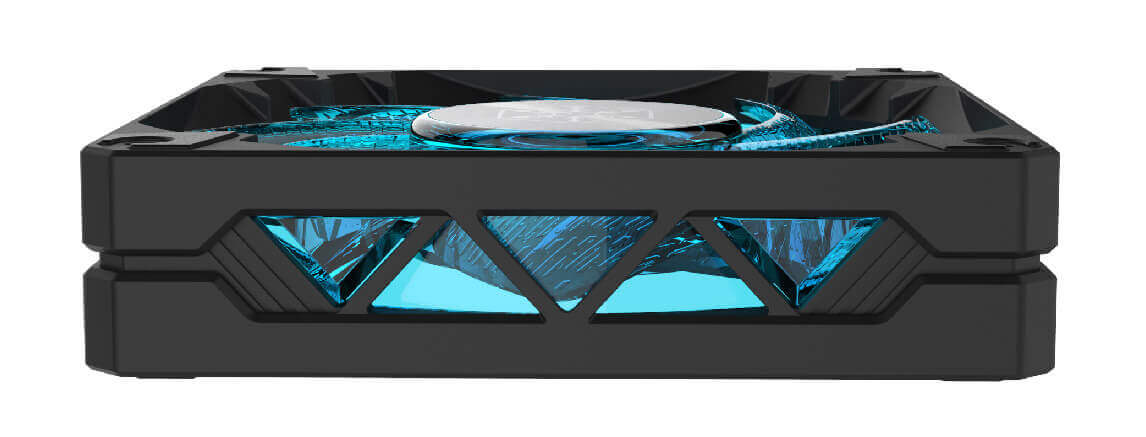

扇葉會發光 , 故在扇框側面開窗 , 增加外型與燈光效果的豐富性 .

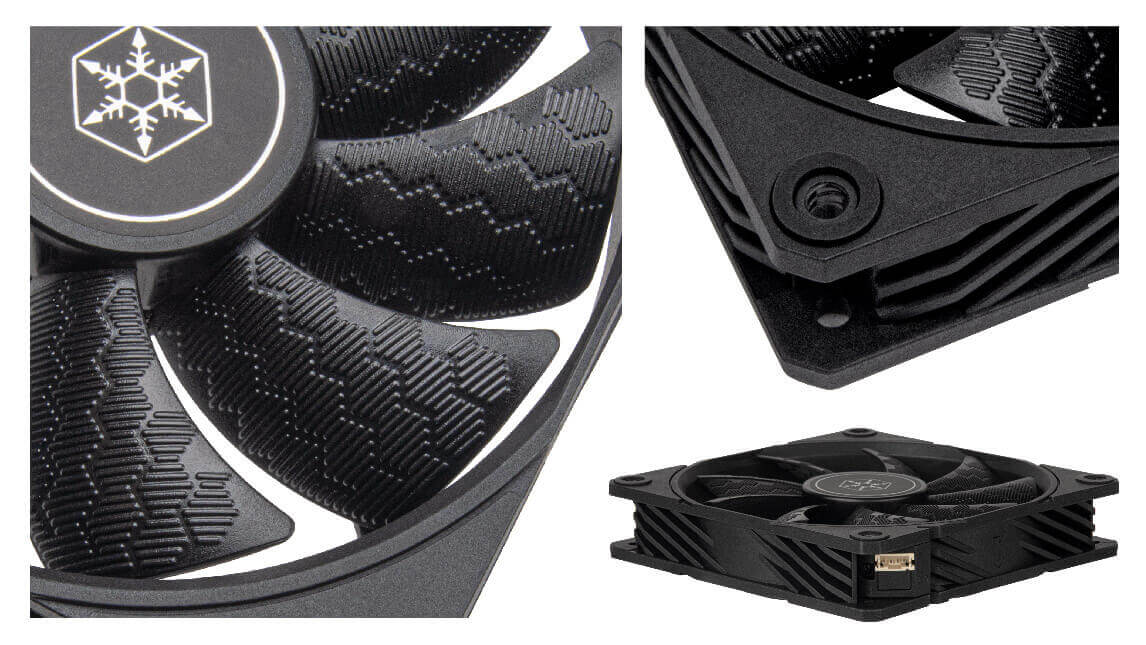

其特徵是牙齒咬合時產生的折線 , 也具有科技感 ( 如右側兩圖 ) .
< 側透 LENS 設計 >

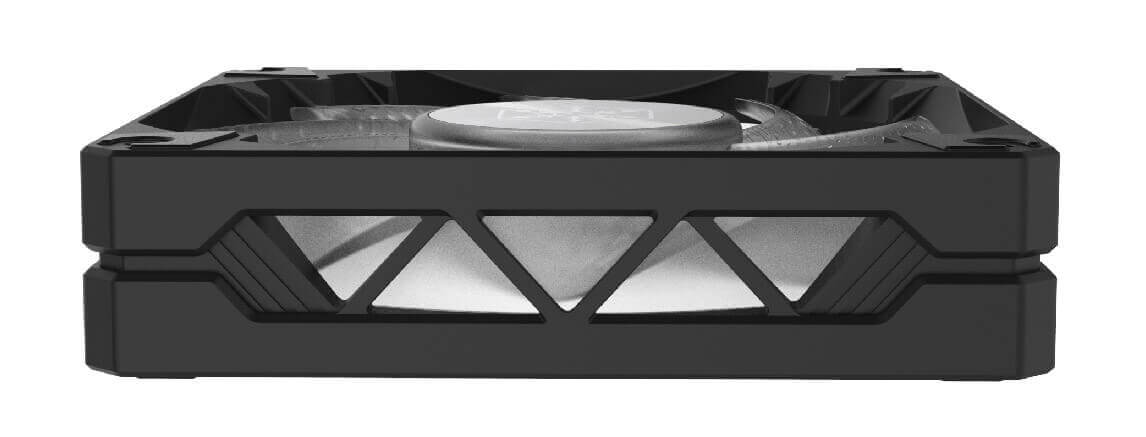

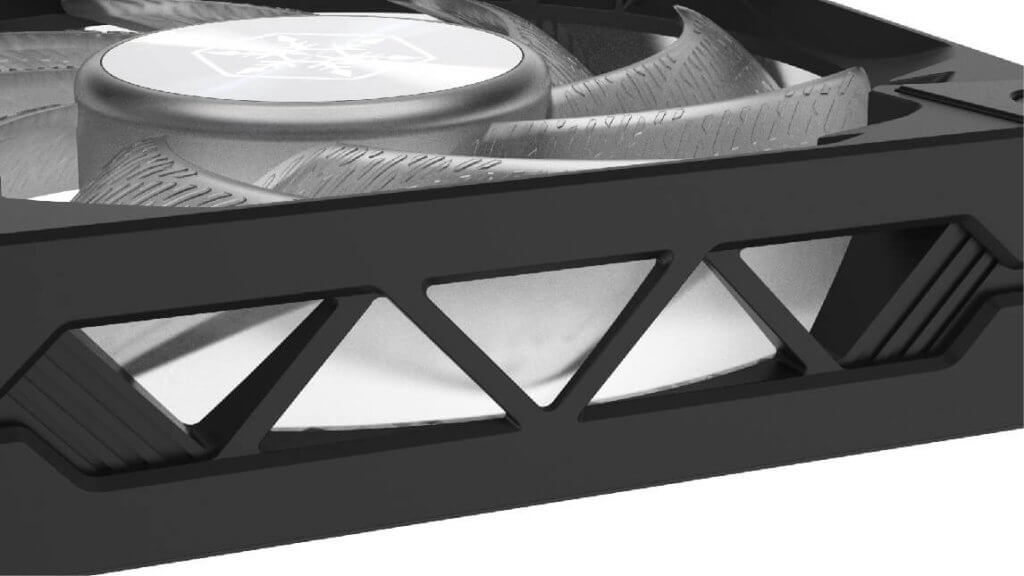

側透光 LENS 我們設計了兩個形式 : 單純圓環 , 與凸出鑲嵌入扇框的三角形 . 後者具更強的導光效果 .
< 鯊魚特徵 3 : 鰓裂 >

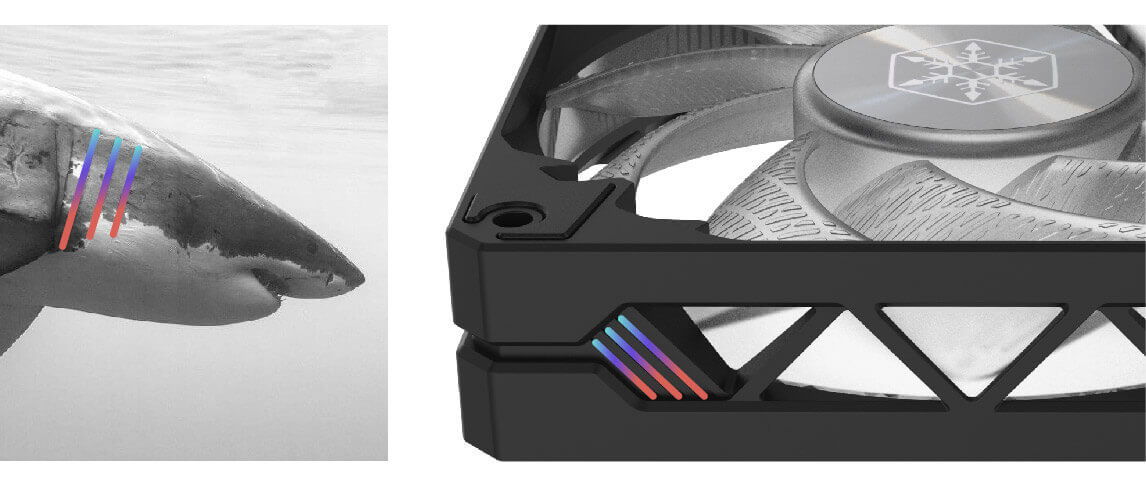

將其簡化為三條斜紋 , 安排在齒痕的兩側 .
< 鰓裂條紋設計 >
視覺上也類似三角開口的延伸 , 並與兩側收合口銜接 , 整體效果和諧 .
< 設計前後對比 >

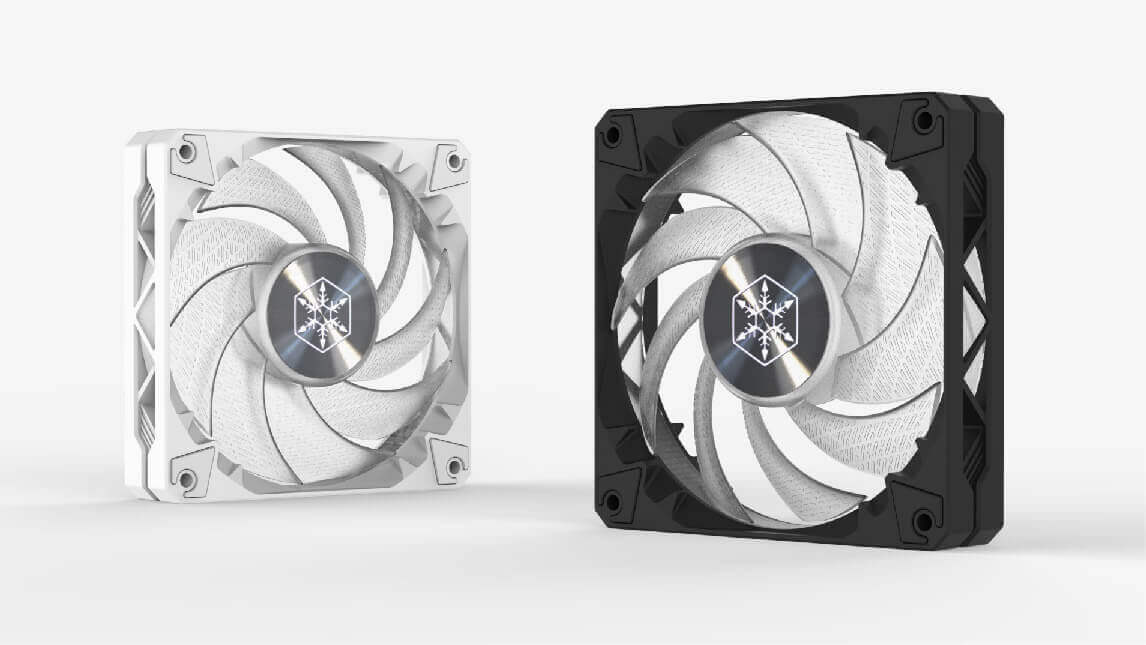

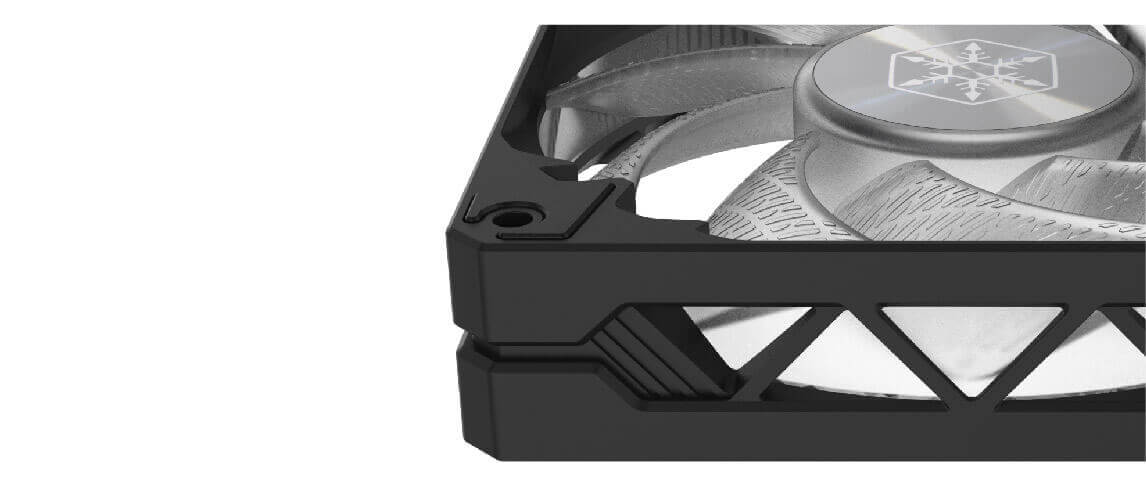

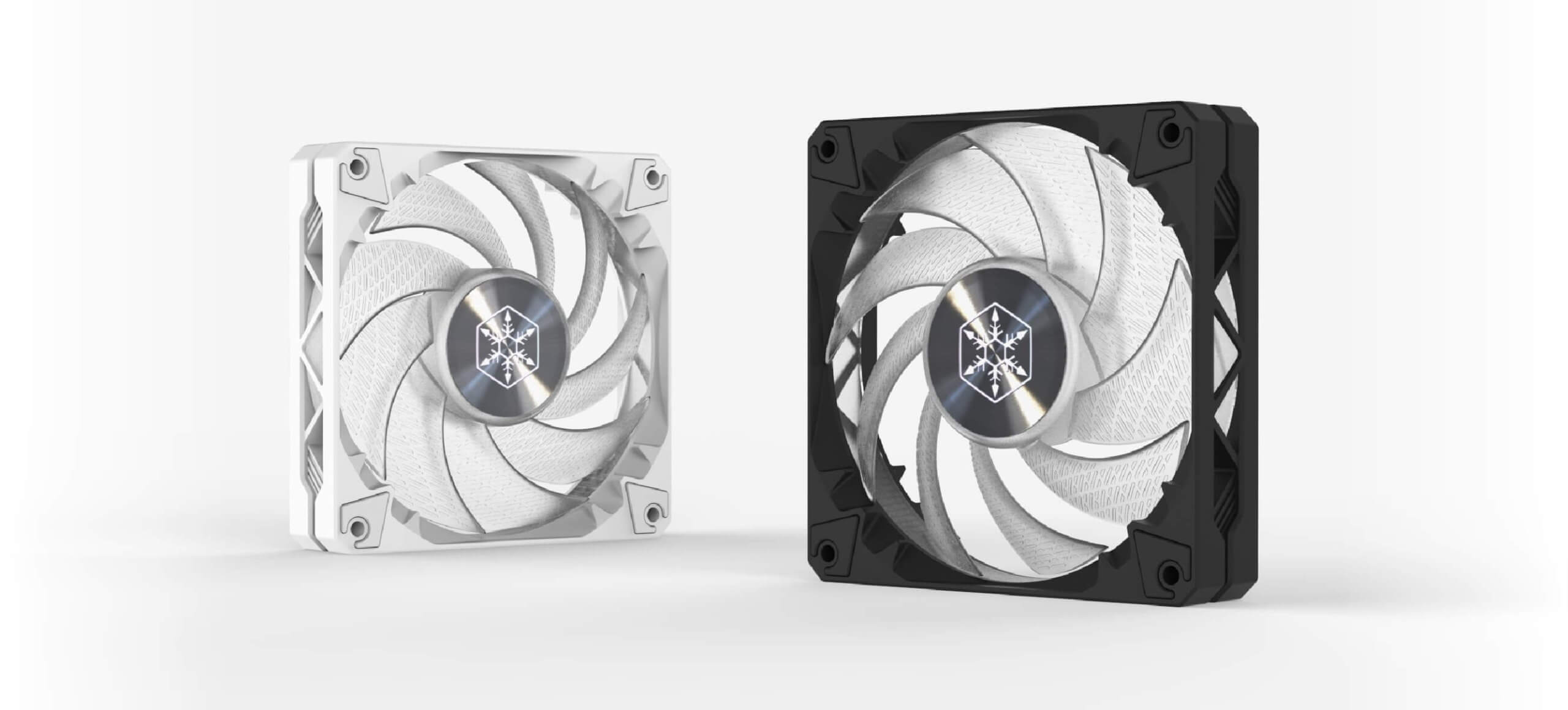

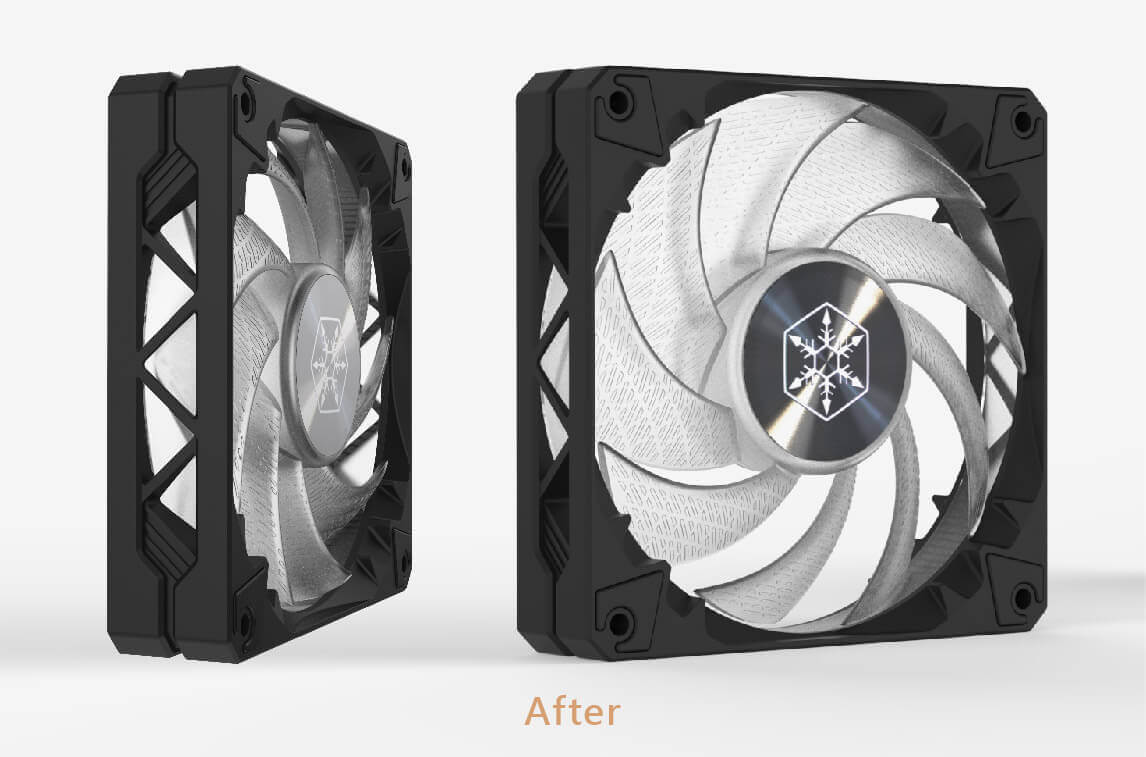

設計後整體更具層次感 , 在細節的堆疊後 , 也更有鯊魚兇猛之表現力 . 確實在市場上有其獨特性 .
